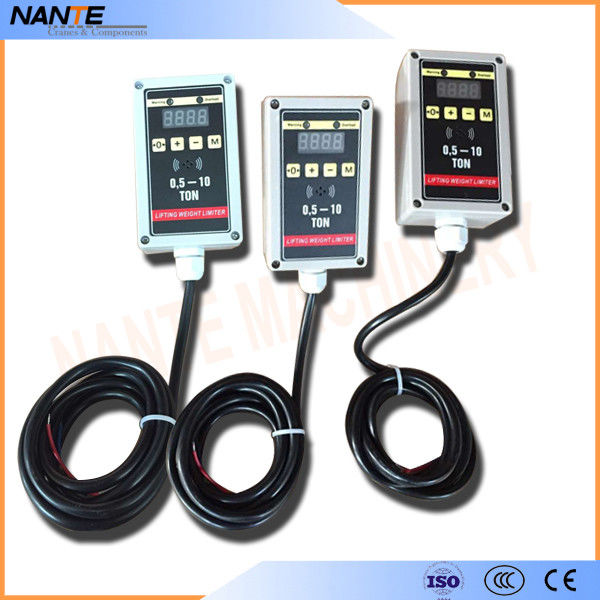

Seilzug-/Crane End Carriages IP65 Klassen-Schutz-Überlastungs-Begrenzer

Silberner Unterkunftklassen-Überlastungs-Plastikbegrenzer des Schutz-IP68 für Seilzug

Ein, technische Parameter des Produktes:

1, alle Stationen wurden eingestellt:

2, Frühwarnung: anhebendes Gewicht erreicht 90% des bewerteten anhebenden Gewichts, des zeitweiligen Tones und der hellen Warnung, aber, den Stromkreis nicht abzuschneiden.

3, Verzögerungsnotwarnung: anhebendes Gewicht erreicht 105% des bewerteten anhebenden Gewichts, der Verzögerung für 2 Sekunden ein ununterbrochener Ton und der hellen Warnung und schnitt den Stromkreis ab, aber beeinflußt nicht die Abnahme.

1, sofort Alarmstufe: anhebendes Gewicht erreicht 130% des bewerteten anhebenden Gewichts, gab sofort einen ununterbrochenen Ton und eine helle Warnung heraus und schnitt den Stromkreis ab.

2, unter Verwendung der Umwelt: - 10 ° C | + 60 ° C, Feuchtigkeit unterhalb 90% relativer Feuchtigkeit.

3, Stromversorgung: | 380 v + 10%, 50 Hz.

4, Relaiskontaktkapazität: | 250 v, 10 A.

Zweitens die Montagevorschriften:

Wenn die Installation wie gezeigt installiert in ein örtlich festgelegtes Seil, wie kein örtlich festgelegtes Seil, in ein Balancenrad an der Unterseite des Stahldrahtseiles auch installiert sein kann, Balancenflaschenzug 20 | 30 cm-Abstand.

Anmerkung: wenn Installation, Druckstück Nuten auf dem Stahldrahtseil, Überwurfmutter-Sensor-Schrauben in zusammen brikettieren und nahes.

Drei, Verbindungsdetails:

Dieses Produkt hat vier Linien, die Macht mit zwei Wurzeln (Rot, Gelb) und Steuerung zwei (blau, grün). Wenn die Macht

Auf der Steuerung der 36 v-Anschlüsse im Kabinett, ist die zwei Steuerleitungs-Reihe des Kontaktgeberspulenregelkreises, wie gezeigt im Zunehmen.

Vier, prüfend aus:

Nach Beendigung des Überlastungsbegrenzerinstallationsbedarfs auszuprüfen,

Der erste Schritt: Zurückstellen,

In Zustand des leeren Hakens, halten Sie den Zählerkasten - > wird 0 bitte Schlüssel für 3 Sekunden, die Zahlen auf dem Meter zum null und ununterbrochenen Blitz für 3 Sekunden, erfolgreich zurückgestellt.

Der zweite Schritt: Ich stellte die Alarmstufe ein,

Methode eine:

Benutzen Sie Kran, um erstes Gewicht anzuheben der bewerteten Last (Anmerkung: muss vom Boden gehangen werden), und den Zählerkasten auf dem m-Schlüssel für 3 Sekunden, bewertetes Gewicht auf dem Digitalanzeigeninstrument und ununterbrochenen Blitz für 3 Sekunden dann halten, oder einen Erfolg einstellen. (empfahl sich)
