Produktdetails:
Zahlung und Versand AGB:
|
Marke: | Nante | Modell: | Baugewerbe-Laufkran |
---|---|---|---|
Zertifikat: | ISO9001: 2008 | Garantie: | 12 Monate |
Ursprung: | Zhejiang, China | Coulour: | Kundenbezogenheit |
Kapazität: | 5-20 Tonne | Spanne: | 10.5m |
Markieren: | manuelle Aufwand Kran,Design-Overhead-Kran,construction industry overhead travelling crane |

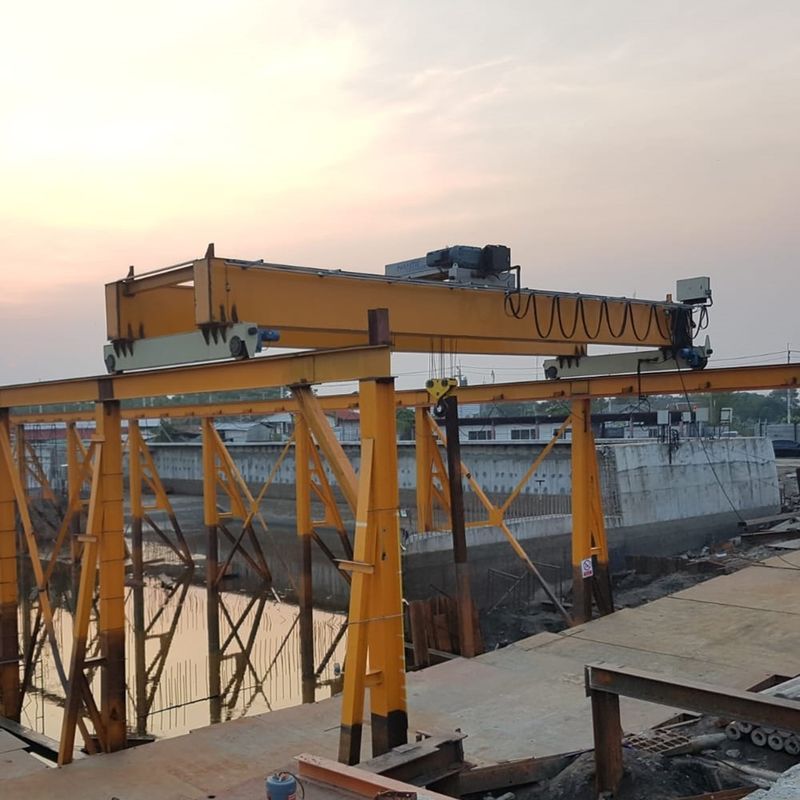

Laufkran NANTE mit doppelter Träger-niedriger Durchfahrtshöhe Hoisr für Baugewerbe
Im Baugewerbe wird der Laufkran des doppelten Trägers für die Technik gekennzeichnet, indem man das Problem und die unsicheren Faktoren des manuellen Hakens verringert und effektiv die Arbeits-Leistungsfähigkeit und -Baukosten verbessert und annimmt den Raum der beweglichen Operation, der nicht nur die Vision von Betreibern verbreitert, aber auch die Sicherheit sicherstellt, und anpaßt sich den Anforderungen der modernen Bautechnik.
Hauptmerkmale:
1. folgen NANTE-Doppeltträger-Laufkran FEM-Standard.
2. Nante-Entwurf und den Hauptträger fabrizieren, der Leichtbauweise mit Schwergewichts- Stärke, Energie und Haltbarkeit kombiniert.
3. Kann doppelte Trägerhebemaschine oder -handkurbel benutzen, die bis Gruppe der Aufgabe erzielen können M7.
4. Nante-Gebrauchsblockwagen-Endenwagen, der die lange Reise vom Kran als lang Endenwagen glatter sein lässt.
5. Das Bedienfeld folgen Iec-Standard und können alle Invertersteuerung für das Anheben, lange Reise und Katzfahren verwenden.
6. Ausgenommen Begrenzungsschalter der Last kann Rotations-Begrenzungsschalter, querer Begrenzungsschalter, nante die Doppelbremsanlage und Doppeldas höhe limitator zur doppelten Sicherheit entwerfen.
Ausrüstungsbeschreibungen umfassen:
ENTWURF:
Kompakte Maße, geringes Gewicht, einfach zu benützen und einfach instandzuhalten, Modularbauweise mit direkten Sitzen zwischen Komponenten
Struktur:
Brücken-Träger, Endenwagen, Krabben-Feld hergestellt vom Kastenplattenentwurf/von gerollten Abschnitten. Wenn erforderlich kann Radiographie 100% aller Kolbenschweißensgelenke der Brücken- und Endenwagen zur Verfügung gestellt werden.
MOTOREN:
Nante-Kran benutzt starke zylinderförmige konische Rotorumpolungsmotoren mit eleganten ununterbrochenen Gussaluminiumabschnitten, integrierte Sicherheitsbremsisolierungsklasse F, Schutz IP54.
Variable Frequenz-Antriebe u. Fernbedienungen –
Wir bieten auch variablen Frequenz-Antrieb beim Hochziehen, Katzfahren, lange Reise für stepless Geschwindigkeitsregelung als Zusatzeinrichtung an. Wir stellen auch Radiofernsteuerungskräne für Anwendung in den unzugänglichen und gefährlichen Bereichen zur Verfügung.
Bremsen:
Ausfallsichermagnetische oder Öldruckbremsen von 150% Drehmoment oder mehr werden auf Wellenenden gepasst. Für Hochleistungskräne kann eine zweite Bremse angebracht werden, um ausfallsicheren Betrieb sicherzustellen.
Kontrollen:
Hängende Steuerung vom Boden, Regieschalter, Vorlagenprüfer im Fahrerhaus kann zur Verfügung gestellt werden. Radiofernbedienung kann auf Anfrage zur Verfügung gestellt werden.
ELEKTRISCHE PLATTE:
Modularbauweise, einen sehr breiten Betriebsbereich umfassend. Die Systeme sind für Leichtigkeit der Installation und Wartung und zuverlässige Operation, mit fuseless Schaltkreis, geleiteter Verdrahtung und nicht-geschraubten Anschlüssen bestimmt. Jede Antriebsgruppe wird mit einem Bewegungsüberlastschutzgerät ausgerüstet, um effektiven Schutz gegen die unzulässige Überbelastung zu bieten.
MALEREI:
Nach der Prüfung jedes Element u. Teil wird gänzlich mit zwei Mänteln Zündkapsel vor Versammlung u. zwei Mänteln synthetischem Email gescheuert u. gemalt.
ENDSCHALTER:
Zu über dem Hochziehen u. über der Senkung des Hakens verhindern.
Allgemeine Zeichnung oder Skizze oder Entwurfs-Zeichnung
Technische Parameter
Fähigkeit |
Spanne |
Hubhöhe |
Energie |
Langer Reise Mechanismus |
Katzfahren Mechasim |
|||||||
Hängend |
Kabine |
Hebemaschinen-Art |
Anheben Geschwindigkeit |
Reisen Geschwindigkeit |
||||||||
Geschwindigkeit |
Motor |
Energie |
Geschwindigkeit |
Motor |
Geschwindigkeit |
|
|
|
||||
t |
m |
|
m/min |
Modell |
Kilowatt |
m/min |
Modell |
Kilowatt |
|
m/min |
||
5 |
7,5 |
6; 9; 12; |
WECHSELSTROM 3P 380V 50Hz |
28,72 |
YSE802-4D |
2×0.8 |
42,9 |
YSE90L-4D |
2×1.5 |
CD1 (MD1) 5 (6, 9, 12) - A2 |
8; 8/0.8 |
17 |
10,5 |
||||||||||||
13,5 |
||||||||||||
16,5 |
||||||||||||
19,5 |
||||||||||||
22,5 |
||||||||||||
10 |
7,5 |
YSE90L-4D |
2×1.5 |
CD1 (MD1) 10 (6, 9, 12) - A2 |
7; 7/0.7 |
|||||||
10,5 |
||||||||||||
13,5 |
||||||||||||
16,5 |
||||||||||||
19,5 |
||||||||||||
22,5 |
||||||||||||
Schienen-Durchmesser. |
Schritt Breite |
Maximum. Rad Last |
Summe Gewicht |
Maß |
|
|||||||
K |
W |
L |
L1 |
H |
H1 |
H2 |
h |
|
||||
|
||||||||||||
Millimeter |
KN |
t |
Millimeter |
|
||||||||
Ф300 |
37-70 |
34,43 |
4,9 |
1500 |
3000 |
3550 |
120 |
1163 |
781 |
578 |
-3 |
|
38,04 |
5,86 |
17 |
|
|||||||||
40,9 |
6,78 |
107 |
|
|||||||||
44,13 |
7,98 |
187 |
|
|||||||||
47,17 |
9,2 |
267 |
|
|||||||||
50,28 |
10,7 |
347 |
|
|||||||||
57,28 |
5,6 |
121 |
1374 |
863 |
620 |
47 |
|
|||||
62,68 |
6,68 |
187 |
|
|||||||||
67,38 |
8,04 |
277 |
|
|||||||||
72,03 |
9,65 |
427 |
|
|||||||||
76,66 |
11,37 |
527 |
|
|||||||||
80,99 |
13,05 |
607 |
|
